脉冲反吹自洁式空气过滤器的结构及工作原理

脉冲反吹自洁式空气过滤器的结构

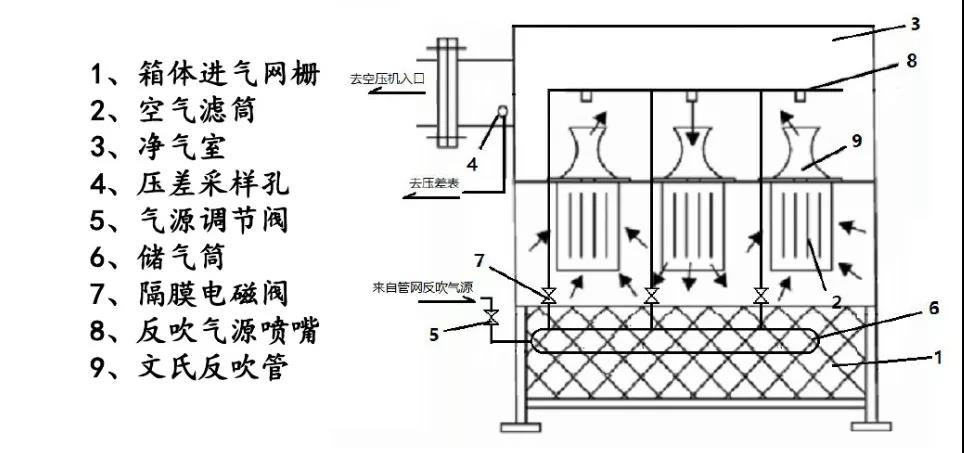

脉冲反吹自洁式空气过滤器的主要部件包括：空气滤筒、脉冲反吹系统、净气室、框架、控制系统。反吹系统由气动隔膜阀、电磁阀、专用喷嘴及压缩空气管路组成。控制系统主要由脉冲控制仪、差压变送器、控制电路等组成。其结构如图所示。

脉冲反吹自洁式空气过滤器工作原理

自洁式空气过滤器的净气室出口与空压机入口连接，在负压的作用下，从大气中吸入加工空气。空气经过过滤筒，灰尘被滤料阻挡。无数小颗粒粉尘在滤料的迎风表面形成一层尘膜。尘膜可使过滤效果有所提高，同时也使气流阻力增大。当阻力增至高限600Pa时，由压差变送器将阻力信号传给脉冲控制仪中的电脑，电脑发出指令，自洁系统开始工作；电磁阀接到指令后，按程序控制、驱动隔膜阀，隔膜阀瞬间释放出压缩空气，其压力为600～800kPa，经喷嘴整流后，自滤筒内部反吹滤筒，将滤料外表面的粉尘吹落，阻力随之下降。当阻力达到滤料的初始阻力(约150Pa)时，自洁系统停止工作。
自洁式过滤器的滤筒分成多组，每组包括多个滤筒，每组都设置一个隔膜阀。某一个阀门动作，只反吹它涉及到的那组滤筒，其余各组照常工作，因此自洁系统不影响过滤器的连续工作。
滤筒的使用寿命为18～24个月。滤料为优质防水型滤纸。当滤筒阻力经反吹，居高不下，并升至报警值(800Pa)时，表示滤筒需要更换。更换滤筒的操作简单易行，亦无须停机。
