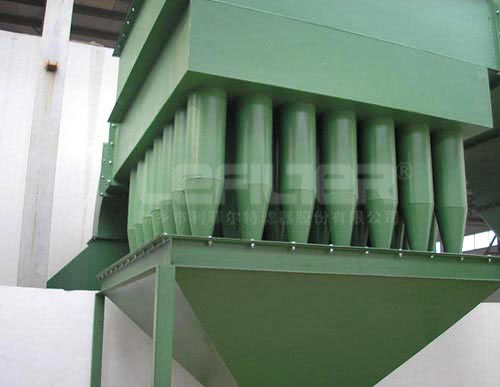

YDT型圆体多管陶瓷除尘器是选用250毫米标准陶瓷旋风子圆形排列组合而成，与方形比较，具有结构简单，外形美观，不易积灰，体形尺寸小，占地面积少，阻力小，用钢量少，造价低等特点。
YDT型圆体多管陶瓷旋风除尘器在结构上，对气流分布室壁衬以耐磨层，确保使用寿命，进出口采用圆形，便于烟、风道的联接安装。采用舌板式自卸排灰装置，不但密封性能好，能调整卸灰量，方便管理。可根据用户意见装设润湿器，可大大减少放灰时的飘灰污染，促进环境卫生。
| 旋风除尘器 | ||||||||||||||
|
组合 型式 |
进口气速 m/s | 型 号 | ||||||||||||
| CLT/A-3 | CLT/A-3.5 | CLT/A-4 | CLT/A-4.5 | CLT/A-5 | CLT/A-5.5 | CLT/A-6 | CLT/A-6.5 | CLT/A-7 | CLT/A-7.5 | CLT/A-8 | CLT/A-9 | CLT/A-10 | ||
| 筒 径mm | ||||||||||||||
| 300 | 350 | 400 | 450 | 500 | 550 | 6000 | 650 | 700 | 750 | 800 | 900 | 1000 | ||
| 处理气量m³/h | ||||||||||||||
|
单筒 | 12 | 670 | 910 | 1180 | 1500 | 1860 | 2240 | 2670 | 3130 | 3630 | 4170 | 4750 | 6030 | 7410 |
| 15 | 830 | 1140 | 1480 | 1870 | 2320 | 2800 | 3340 | 3920 | 4540 | 5210 | 5940 | 7510 | 9280 | |
| 18 | 1000 | 1360 | 1780 | 2250 | 2780 | 3360 | 4000 | 4700 | 5440 | 6250 | 7130 | 9000 | 11100 | |
| 重量kg | 120 | 150 | 200 | 240 | 300 | 350 | 440 | 520 | 580 | 680 | 900 | 1150 | 1500 | |
|
双筒 | 12 | 1340 | 1820 | 2360 | 3000 | 3720 | 4480 | 5340 | 6260 | 7260 | 8340 | 9500 | 12060 | 14820 |
| 15 | 1660 | 2280 | 2960 | 3740 | 4640 | 5600 | 6680 | 7840 | 9080 | 10420 | 11880 | 15020 | 18560 | |
| 18 | 2000 | 2720 | 3560 | 4500 | 5560 | 6720 | 8000 | 9400 | 10880 | 12500 | 14260 | 18000 | 22200 | |
| 重量kg | 360 | 450 | 600 | 720 | 900 | 1050 | 1320 | 1560 | 1740 | 2040 | 2700 | 3450 | 4500 | |
|
四筒 | 12 | 2680 | 3640 | 4720 | 6000 | 7440 | 8960 | 10680 | 12520 | 14520 | 16680 | 19000 | 24120 | 29640 |
| 15 | 3320 | 4560 | 5920 | 7480 | 9280 | 11200 | 13360 | 15680 | 18160 | 20840 | 23760 | 30040 | 37120 | |
| 18 | 4000 | 5440 | 7120 | 9000 | 11120 | 13440 | 16000 | 18800 | 21760 | 25000 | 28520 | 36000 | 44400 | |
| 重量kg | 660 | 825 | 1100 | 1320 | 1650 | 1925 | 2420 | 2860 | 3190 | 3740 | 4835 | 6325 | 8250 | |
含尘烟气进入气流分布室，流入旋风子，经螺旋导向片，在筒体内形成旋流，尘粒由于离心力的作用而与气体分离，分离的尘粒沿筒壁由锥体排入灰斗，存灰到一定贮存度，由卸料器自卸排出。净化后的烟气由旋风子芯管经排气室出口排出。
1、适应气体含尘浓度：不粘性200g/mN3;中粘性33g/mN3;弱粘性75g/mN3;
2、除尘效率：80-92%
3、阻力范围：500-800Pa
4、适应温度：100-400℃
5、适应干燥性粉尘。
广泛应用于：机械加工、制药行业、纺织行业、铁路内燃机等的粉尘处理。
