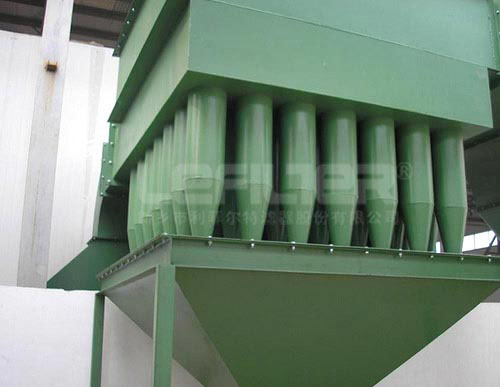

多管旋风除尘器

产品概述

多管旋风除尘器概述：多管旋风除尘器属于旋风类干式除尘器，主要用于锅炉、工业粉尘收集。多管除尘器，旋风除尘器的一种。由许多小型旋风除尘器(又称旋风子)组合在一个壳体内...

环保节能运行平稳

处理风量大强力除尘

除尘效率达99.9%以上，完全符合各地区排放标准

维护更换操作简单方便

按需定制品质保障

一次性解决除尘问题

十余年行业经验一站式服务

诚信大厂家售后有保障

免费获取报价联系我们

多管旋风除尘器概述：

多管旋风除尘器属于旋风类干式除尘器，主要用于锅炉、工业粉尘收集。多管除尘器，旋风除尘器的一种。由许多小型旋风除尘器(又称旋风子)组合在一个壳体内并联使用，除尘效率可达95%以上,除尘器内的旋风子是采用铸铁或陶瓷制造的,厚度大于6mm,因此有良好的耐磨性能,它是工业锅炉烟气除尘和其他粉尘治理的理想设备.旋风子的直径变化于100～250mm，能够有效地捕集5～10μm的粉尘。用耐磨铸铁铸成，可以处理含尘浓度较高的(100g/m3)气体。常见的有回流式和直流式两种。前者的每个旋风子都是轴向进气，导流叶片使气流产生旋转运动；后者由直流式旋风子组合而成。多管旋风除尘器效率高、处理气体量大，但对旋风子的制造、安装和装配质量要求较高。

多管旋风除尘器技术参数：

旋风除尘器
组合型式	进口气速 m/s	型号
		CLT/A-3	CLT/A-3.5	CLT/A-4	CLT/A-4.5	CLT/A-5	CLT/A-5.5	CLT/A-6	CLT/A-6.5	CLT/A-7	CLT/A-7.5	CLT/A-8	CLT/A-9	CLT/A-10
		筒径mm
		300	350	400	450	500	550	6000	650	700	750	800	900	1000
		处理气量m³/h
单筒	12	670	910	1180	1500	1860	2240	2670	3130	3630	4170	4750	6030	7410
	15	830	1140	1480	1870	2320	2800	3340	3920	4540	5210	5940	7510	9280
	18	1000	1360	1780	2250	2780	3360	4000	4700	5440	6250	7130	9000	11100
重量kg		120	150	200	240	300	350	440	520	580	680	900	1150	1500
双筒	12	1340	1820	2360	3000	3720	4480	5340	6260	7260	8340	9500	12060	14820
	15	1660	2280	2960	3740	4640	5600	6680	7840	9080	10420	11880	15020	18560
	18	2000	2720	3560	4500	5560	6720	8000	9400	10880	12500	14260	18000	22200
重量kg		360	450	600	720	900	1050	1320	1560	1740	2040	2700	3450	4500
四筒	12	2680	3640	4720	6000	7440	8960	10680	12520	14520	16680	19000	24120	29640
	15	3320	4560	5920	7480	9280	11200	13360	15680	18160	20840	23760	30040	37120
	18	4000	5440	7120	9000	11120	13440	16000	18800	21760	25000	28520	36000	44400
重量kg		660	825	1100	1320	1650	1925	2420	2860	3190	3740	4835	6325	8250

多管旋风除尘器的结构组成:

多管旋风除尘器工作原理：

除尘器机芯由导向器、旋风子、排气管等，采用陶瓷或铸铁材料制成，当含尘气体进入除尘器入口，通过导向器，于旋风子内部旋转，在离心力的作用下，粉尘和气体分离，粉尘降落在集尘箱内，经锁气器排出。

多管旋风除尘器的使用：

使含尘气流作旋转运动，借助于离心力将尘粒从气流中分离并捕集于器壁，再借助重力使尘粒落入集尘室的除尘装置，在普通操作条件下，作用于粒子上的离心力是重力的5-2500倍，所以旋风除尘器的效率显著高于重力沉降室。普通旋风除尘器由筒体，锥体和进、排一气管、集尘室等组成。常见的有回流式旋风除尘器、直流式旋风除尘器和多管旋风除尘器等。旋风除尘器结构简单，易于制造、安装和维护管理，设备投资和操作费用低。从技术、经济诸方面考虑，旋风除尘器压力损失一般为500-2000Pa。已广泛用来从气流中分离固体和液体粒子，或从液体中分离固体粒子。
